| 產品名稱： | 脫色（洗滌結晶）過濾脫溶烘干多功能一體機 |
| 產品編號： |
1.簡介
脫色（洗滌結晶）過濾脫溶烘干多功能一體機是公司核心關鍵設備之一，凝聚公司一項發明專利技術，專用于提取液的脫色，或者結晶體洗滌、脫溶及烘干，整個功能在一個設備中完成，無需轉料，操作簡便，避免浪費，保證安全。
2.用途
脫色、過濾、活性炭脫溶、烘干。
結晶體洗滌、過濾、脫溶、烘干。
3.工作流程及原理
3.1. 脫色處理流程
提取液泵入脫色罐中，同時，活性炭通過加料器和提取液混合一起進入脫色罐中。
在脫色罐中，提取液和活性炭被攪拌器混合，同時，加熱盤加熱提取液。
當達到加熱溫度并保持一定時間后，通過抽濾方式將提取液抽出。
活性炭在真空條件下加熱脫溶，然后再直接汽脫溶，揮發的溶劑進入冷凝器回收。
活性炭脫溶后，再真空烘干，然后通過排料器排出。
3.2. 結晶體處理流程
結晶液進入脫色罐中，結晶體被篩網截留，溶液排出。
加入新鮮溶劑進行洗滌，洗滌液排出。
加熱盤加熱結晶體，將結晶體中殘留的溶劑烘干回收。
然后再直接汽脫溶，揮發的溶劑進入冷凝器回收。
結晶體脫溶后，再真空烘干，然后通過排料器排出。
4.效率和質量指標
過濾精度：5～15um。
脫色烘干后，有機溶劑含量≤500ppm，含水率≤12%。
5.特點和優越的性能
脫色、過濾、活性炭脫溶和烘干等在一個設備中完成，無過程轉移，安全。
結晶、過濾、脫溶、干燥等一個設備中完成，無過程轉移，安全。
配備冷凝器，在加熱及脫色過程中實現熱回流，無溶劑損耗；同時，活性炭（結晶體）殘留有機溶劑在負壓條件下脫溶，再用直接汽脫溶，然后再在負壓條件下烘干，快速無溶劑損失，同時烘干后的活性炭無污染。
過濾精度高于15um，過濾出的液透明澄清。
篩網為不銹鋼材質，確保過濾精度的穩定性。
篩網易于更換。
6.構成
脫色過濾機
活性炭進料器
冷凝器
受液罐
在線液位計
輸液泵
變頻器
在線清洗裝置，快開式觀察和清洗手孔
7.材質
材質有sus304、sus316L等選擇，也可根據客戶的要求定做特種材質。
8.型號代號

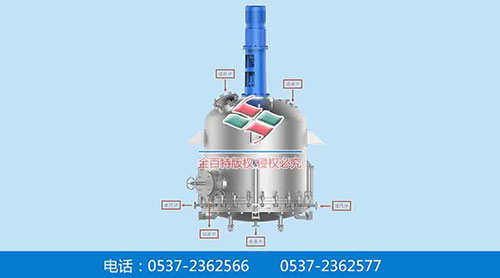

9.型號規格及圖片
型號規格一覽表
10. 材質
材質有sus30408、sus316等選擇，也可根據客戶的要求定做特種材質。

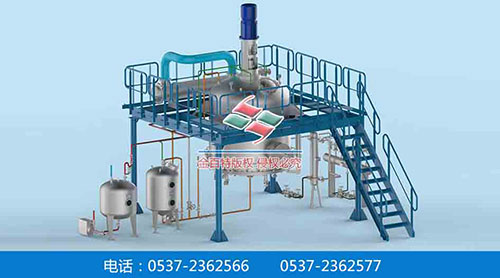

11.脫色過濾脫溶烘干成套裝置三維設計圖片

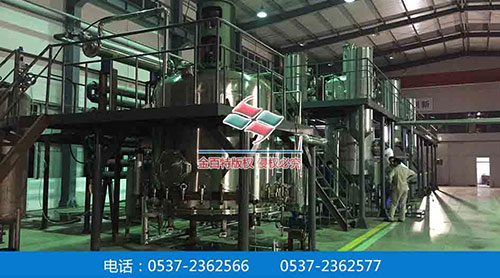

12.典型工程實例：
實例照片
